环氧地坪漆的施工厚度

在现代工业厂房、地下车库、商业空间以及高端住宅的地面装饰中，环氧地坪漆因其优异的耐磨性、抗压性、防尘性和美观度而广受青睐。然而，在实际施工过程中，一个常常被忽视却又极为关键的因素便是施工厚度。很多人误以为只要涂上厚厚一层就能增强地坪的耐用性，殊不知过厚或过薄都会影响最终效果和使用寿命。因此，科学合理地控制环氧地坪漆的施工厚度，是确保工程质量的核心环节。

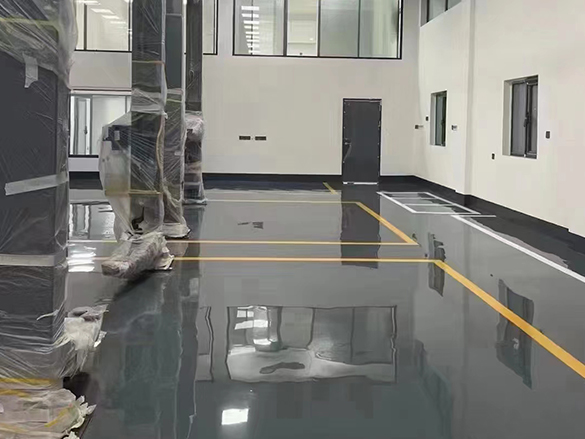

环氧地坪漆的施工厚度并非随意决定，而是根据使用场景、功能需求和材料特性综合考量的结果。通常情况下，环氧地坪漆的总厚度在0.3毫米到5毫米之间不等，具体数值取决于地坪类型。例如，薄涂型环氧地坪漆一般施工厚度在0.3至0.5毫米之间，适用于轻工业区域、仓库或对地面要求不高的场所；自流平环氧地坪漆则通常在1.5至3毫米之间，具有更好的平整度和承重能力，常用于电子厂、食品加工厂等洁净度要求较高的环境；而砂浆型或厚膜型环氧地坪漆可达到3至5毫米，甚至更厚，多用于重型机械车间、叉车频繁通行的物流中心等高强度使用区域。

施工厚度直接影响地坪的物理性能。当涂层过薄时，容易出现覆盖不全、色差明显、抗冲击能力弱等问题，尤其是在基层存在微小裂缝或孔洞的情况下，薄涂层无法有效遮蔽缺陷，导致后期出现开裂、起泡等现象。此外，过薄的涂层也难以形成足够的交联密度，影响漆膜的硬度和耐化学腐蚀能力。相反，若一味追求“厚”而盲目增加涂布量，不仅会造成材料浪费，还可能引发固化不良、表面流挂、内部应力集中等问题。特别是在高温高湿环境下，厚涂层内部水分或溶剂难以完全挥发，容易产生气泡、针孔甚至分层脱落。

为了实现理想的施工厚度，必须从材料配比、施工工艺和环境条件三方面进行精准把控。环氧地坪漆由主剂与固化剂按特定比例混合而成，配比不准会直接影响漆液的流动性与固化速度，进而影响成膜厚度。施工前需严格按照产品说明书调配，并使用专业搅拌设备充分混合，避免局部固化不均。在施工过程中，推荐采用镘刀、滚筒或高压无气喷涂等方式，根据不同类型的地坪选择合适的工具和手法。例如，自流平施工应控制倒料速度与镘刀角度，确保液体自然流动并均匀铺展；而砂浆型地坪则需分层批刮，每层厚度不宜超过2毫米，待前一层初步固化后再进行下一道工序，以防收缩开裂。

环境因素同样不可忽视。温度、湿度和通风状况直接关系到环氧漆的干燥速度与成膜质量。一般来说，施工环境温度应在10℃至30℃之间，相对湿度低于85%，否则会影响漆膜的附着力和固化效果。在低温条件下，环氧树脂反应缓慢，可能导致表层已干而内部未完全固化；而在高温环境中，漆液挥发过快，易造成表面结皮、橘皮纹等缺陷。因此，施工现场应配备温湿度监测仪，并根据实际情况调整施工节奏与通风措施，必要时可使用加热灯或除湿机辅助作业。

验收阶段也需对施工厚度进行检测。常用的方法包括非破坏性测厚仪测量和局部取样分析。通过随机选取多个测点，记录数据并计算平均值，判断是否符合设计要求。对于重要工程，还可结合拉拔测试、耐磨试验等手段，全面评估地坪的整体性能。一旦发现厚度偏差较大，应及时查明原因，采取补救措施，如局部打磨后补涂或整体返工，避免留下安全隐患。

值得注意的是，不同品牌的环氧地坪漆其施工建议厚度可能存在差异，施工单位应在采购材料时详细阅读技术参数，并与厂家技术人员沟通确认施工方案。同时，施工人员的专业素养也至关重要，经验丰富的团队能够根据现场情况灵活调整工艺参数，确保每一平方米的地坪都达到理想状态。培训合格的操作工人、建立标准化作业流程，是保障施工厚度一致性的基础。

环氧地坪漆的施工厚度看似只是一个数字，实则牵涉到材料科学、施工管理与环境控制的多重博弈。它不仅决定了地坪的外观质感，更深远地影响着其服役寿命与维护成本。一个看似平整光亮的地坪背后，往往是无数次精确计量、层层把关的结果。真正优质的地坪工程，从来不靠“堆料”取胜，而是在细节中体现匠心，在厚度中彰显品质。
